بازنگری در محاسبه دریفت ساختمان‌ها؛ از دیدگاه تاچو نایتو تا گزارش FEMA P-2427

مقدمه

در شهریور 1405، گزارش FEMA P-2427 با عنوان Improving Story Drift Calculation for Buildings and Related Seismic Design منتشر شد. این گزارش 346 صفحه‌ای به‌طور اختصاصی به موضوع محاسبه دریفت طبقات، فرضیات موجود در روش‌های فعلی محاسبه آن و چالش‌های کنترل دریفت در طراحی لرزه‌ای ساختمان‌ها پرداخته است.

اهمیت این گزارش در این است که موضوعی را دوباره مورد بررسی قرار می‌دهد که سال‌ها یکی از چالش‌های اصلی مهندسی زلزله بوده است: آیا مقدار دریفت محاسبه‌شده در طراحی، واقعاً نشان‌دهنده پاسخ تغییرشکلی ساختمان در زلزله است؟

در این گزارش، دو عامل اصلی در برآورد دریفت مورد توجه قرار گرفته‌اند:

1. زمان تناوب ارتعاشی ساختمان

2. ضریب تشدید تغییرمکان (Cd)

این موضوع نشان می‌دهد که کنترل دریفت تنها به مقدار مقاومت جانبی سازه وابسته نیست، بلکه به نحوه برآورد رفتار دینامیکی ساختمان نیز وابسته است.

تصویر 1، معرفی کلی گزارش FEMA P-2427 و جایگاه آن در بحث کنترل دریفت ساختمان‌ها را نشان می‌دهد.

تصویر 1

اهمیت زمان تناوب ارتعاشی در رفتار لرزه‌ای ساختمان‌ها

اهمیت زمان تناوب ارتعاشی ساختمان موضوع جدیدی در مهندسی زلزله نیست. تاچو نایتو در مقاله‌ای که در سال 1927 منتشر کرد، با بررسی رفتار ساختمان‌ها پس از زلزله، به ارتباط بین زمان تناوب طبیعی ساختمان و میزان آسیب اشاره کرد.

مطابق تصویر 2، نایتو نشان داد که با مرتب کردن ساختمان‌ها بر اساس زمان تناوب طبیعی، روند تغییر شدت آسیب نیز با این ترتیب ارتباط دارد. این مشاهده، یکی از نخستین مطالعاتی بود که نقش رفتار دینامیکی ساختمان را در میزان آسیب لرزه‌ای مورد توجه قرار داد.

تصویر 2

نایتو در ادامه بر اهمیت افزایش سختی جانبی ساختمان و کاهش زمان تناوب طبیعی تأکید کرد. مطابق تصویر 3، دیدگاه اصلی او استفاده از ساختمان‌هایی با صلبیت بیشتر برای کاهش زمان تناوب ارتعاشی بود.

تصویر 3

این دیدگاه بعدها در مطالعات مختلف توسعه پیدا کرد و نشان داد که پاسخ لرزه‌ای ساختمان تنها به مقاومت آن وابسته نیست، بلکه سختی جانبی و ویژگی‌های دینامیکی سازه نقش مهمی در کنترل تغییرمکان دارند.

طراحی لرزه‌ای مبتنی بر نیروی جانبی؛ SEAOC 1959

در سال 1959، کمیته لرزه‌شناسی انجمن مهندسان سازه کالیفرنیا (SEAOC) دستورالعملی برای تعیین نیروهای جانبی لرزه‌ای ارائه کرد.

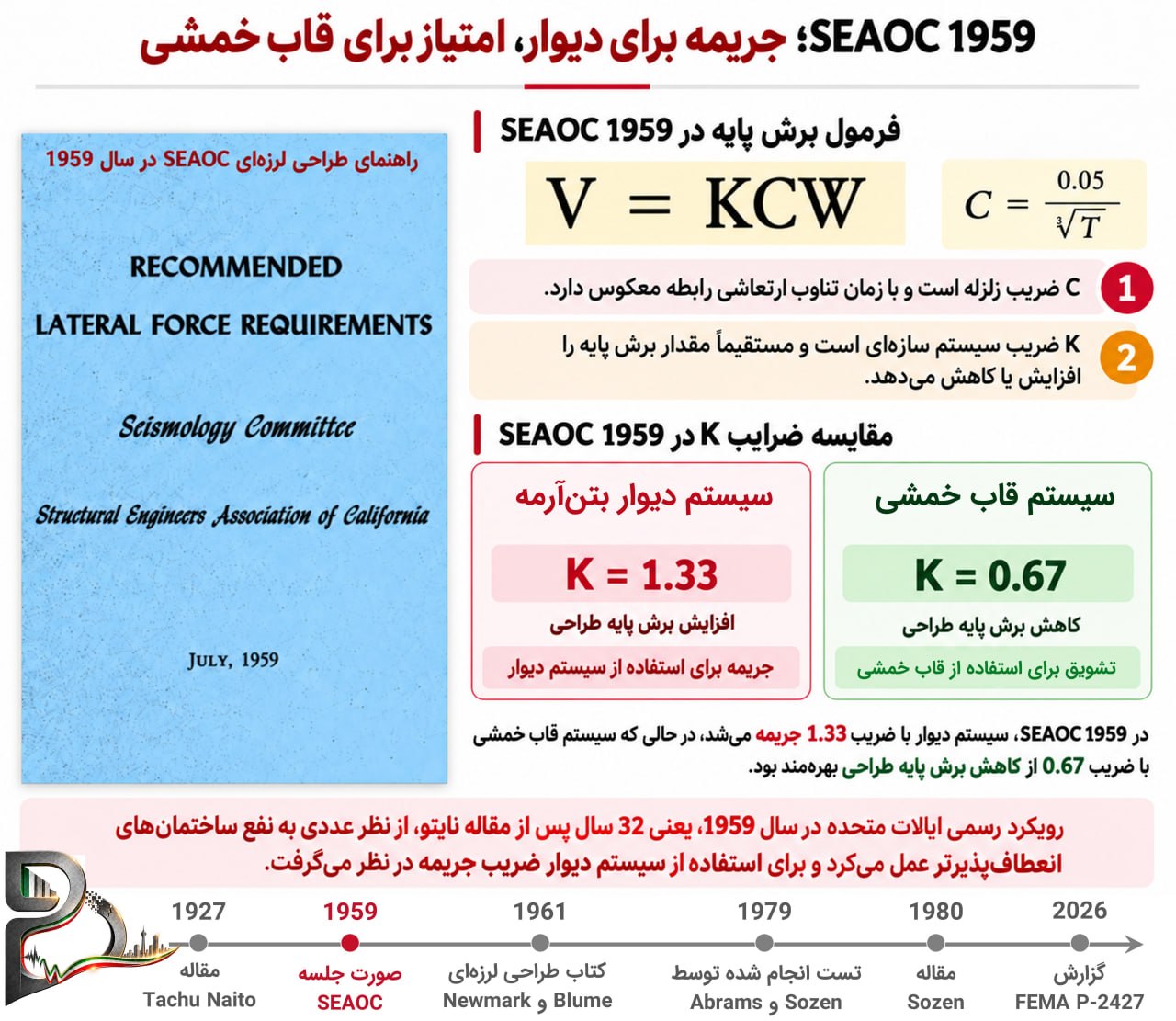

مطابق تصویر 4، رابطه برش پایه در این دستورالعمل به صورت V=KCW ارائه شده است. در این رابطه، ضریب K نقش مهمی در تعیین مقدار نیروی طراحی داشت و به نوع سیستم باربر جانبی وابسته بود. مقدار این ضریب برای سیستم دیوارهای بتن‌آرمه و سیستم قاب‌های خمشی به ترتیب برابر با 1.33 و 0.67 ارائه شده است.

همان‌طور که در تصویر 4 نشان داده شده است، این ضرایب باعث می‌شد استفاده از سیستم دیوار بتن‌آرمه با نیروی طراحی بیشتری همراه باشد، در حالی که سیستم قاب خمشی نیروی طراحی کمتری دریافت می‌کرد.

تصویر 4

تصویر 5 نشان می‌دهد که در آن دوره تمرکز اصلی ضوابط بیشتر بر تعیین نیروی جانبی و تأمین ایمنی بود و کنترل دریفت هنوز به عنوان محور اصلی فرآیند طراحی مطرح نشده بود.

تصویر 5

 دیدگاه نیومارک و بلوم در سال 1961

در سال 1961، جان بلوم و ناتان نیومارک کتاب Design of Multistory Reinforced Concrete Buildings for Earthquake Motions را منتشر کردند. این کتاب یکی از منابع مهم طراحی لرزه‌ای ساختمان‌های بتن‌آرمه در آن دوره محسوب می‌شود. مطابق تصویر 6، تمرکز اصلی طراحی در آن زمان بیشتر بر مقاومت و نیروهای جانبی قرار داشت.

تصویر 6

در بخشی از این کتاب اشاره شده است که دریفت در ساختمان‌های چندطبقه بتن‌آرمه به ندرت به عنوان عامل بحرانی طراحی در نظر گرفته می‌شود.

این موضوع نشان‌دهنده تفاوت نگاه طراحی در دهه 1960 با رویکردهای امروزی است که در آن کنترل تغییرشکل و عملکرد ساختمان اهمیت بیشتری پیدا کرده است.

آزمایش سوزن و آبرامز در سال 1979؛ مقاومت بیشتر، الزاماً دریفت کمتر ایجاد نمی‌کند

در سال 1979، سوزن و آبرامز آزمایشی را برای بررسی اثر افزایش مقاومت دیوارهای بتن‌آرمه بر پاسخ لرزه‌ای ساختمان انجام دادند.

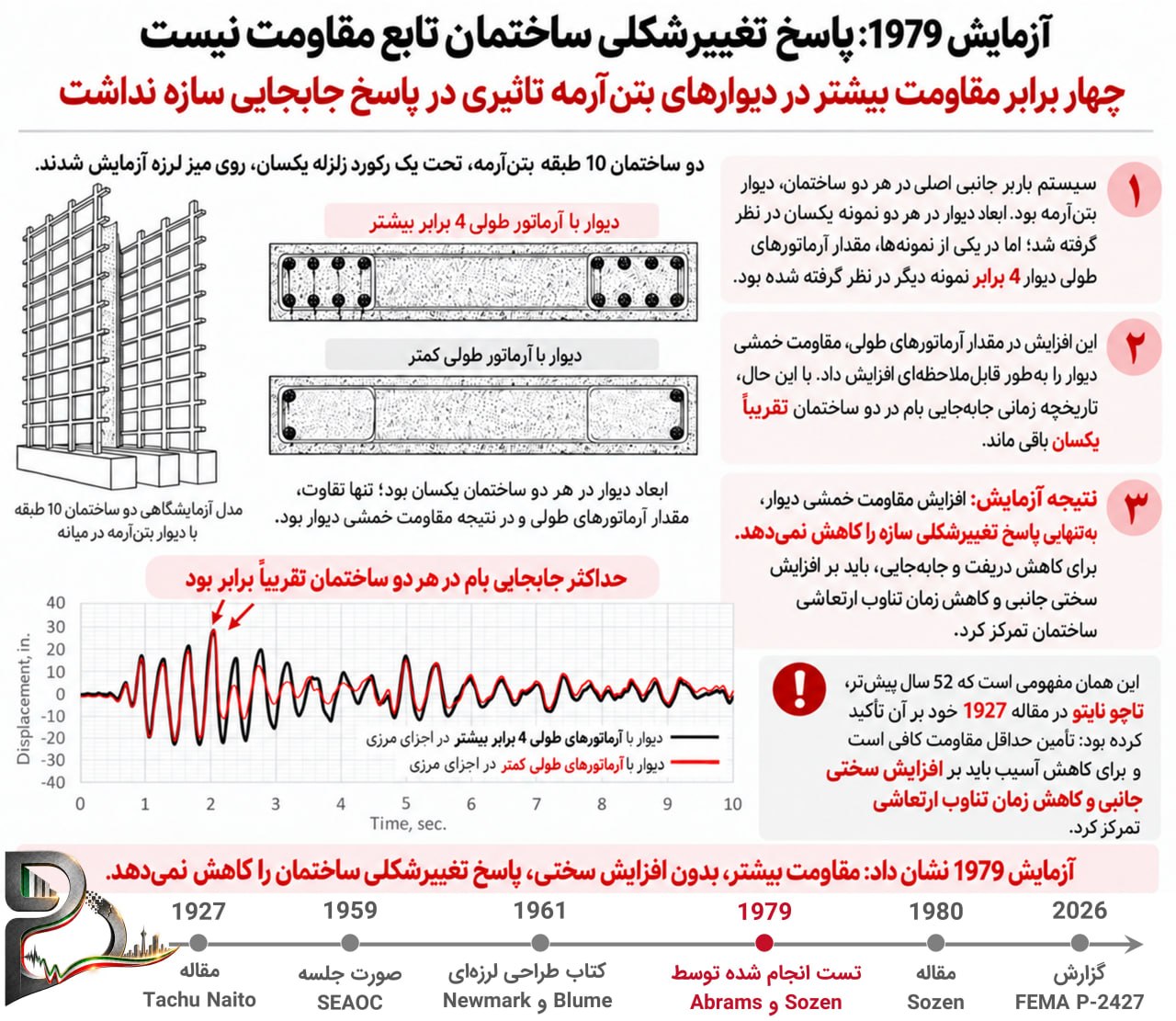

مطابق تصویر 7، دو ساختمان 10 طبقه بتن‌آرمه با سیستم باربر جانبی مشابه روی میز لرزه آزمایش شدند. ابعاد دیوارهای بتن‌آرمه در هر دو نمونه یکسان بود، اما در یکی از نمونه‌ها مقدار آرماتور طولی دیوار 4 برابر نمونه دیگر در نظر گرفته شد.

تصویر 7

این افزایش باعث افزایش قابل توجه مقاومت خمشی دیوار شد؛ با این حال، تاریخچه زمانی جابه‌جایی بام دو ساختمان تقریباً مشابه باقی ماند.

نتیجه این آزمایش نشان داد که افزایش مقاومت جانبی، به تنهایی معیار مناسبی برای کاهش پاسخ تغییرشکلی ساختمان نیست.

مقاله سوزن در سال 1980؛ کنترل دریفت باید محور طراحی باشد

در سال 1980، مت سوزن مقاله‌ای با عنوان:

Review of Earthquake Response of R.C. Buildings with a View to Drift Control

منتشر کرد.

مهم‌ترین نتیجه این مقاله این بود که کنترل دریفت نباید صرفاً یک کنترل نهایی پس از پایان طراحی باشد، بلکه باید در فرآیند تصمیم‌گیری طراحی ساختمان‌های چندطبقه نقش اصلی داشته باشد.

مطابق تصویر 8، سوزن تأکید می‌کند که رفتار ساختمان باید بر اساس پاسخ واقعی آن، یعنی جابه‌جایی و دریفت، ارزیابی شود.

تصویر 8

مطابق تصویر 9، او نشان می‌دهد که سازه‌هایی با مقادیر متفاوت آرماتورگذاری می‌توانند جابه‌جایی‌های مشابهی داشته باشند و افزایش مقاومت الزاماً باعث کاهش دریفت نمی‌شود.

تصویر 9

به بیان دیگر، برای کنترل دریفت باید به پارامترهایی مانند سختی جانبی و زمان تناوب ارتعاشی توجه شود، نه فقط افزایش مقاومت.

ارتباط FEMA P-2427 با دیدگاه سوزن

گزارش FEMA P-2427 در سال 2026 دوباره همین مسئله را بررسی می‌کند.

مطابق تصویر 10، این گزارش بر دو پارامتر اصلی در محاسبه دریفت تأکید دارد:

• زمان تناوب ارتعاشی ساختمان

• ضریب تشدید تغییرمکان (Cd)

رابطه کلی تغییرمکان طراحی به صورت زیر بیان می‌شود:

تصویر 10

که نشان می‌دهد مقدار دریفت طراحی مستقیماً به مقدار تغییرمکان ارتجاعی و ضریب Cd وابسته است.

مطابق تصاویر 11 و 12، گزارش FEMA P-2427 نشان می‌دهد که افزایش زمان تناوب اگر بدون توجه به اثر آن بر جابه‌جایی بررسی شود، می‌تواند موجب تخمین کمتر از واقعیت دریفت ساختمان شود.

تصویر 11

تصویر 12

همچنین نتایج تحلیل‌های تاریخچه زمانی غیرخطی نشان می‌دهد که مقدار Cd محاسبه‌شده از تحلیل‌های غیرخطی در برخی سیستم‌های سازه‌ای می‌تواند حدود 1.5 تا 2 برابر مقادیر مورد استفاده در آیین‌نامه‌ها باشد.

جمع‌بندی

تصویر 13 خلاصه این مسیر تاریخی را نشان می‌دهند.

از مقاله تاچو نایتو در سال 1927 تا مقاله سوزن در سال 1980 و گزارش FEMA P-2427 در سال 2026، یک موضوع ثابت وجود دارد:

رفتار واقعی ساختمان در زلزله تنها با مقاومت جانبی توضیح داده نمی‌شود؛ بلکه زمان تناوب ارتعاشی، سختی جانبی و کنترل دریفت نقش اساسی دارند.

گزارش FEMA P-2427 بار دیگر اهمیت دقت در محاسبه دریفت را مطرح کرده است؛ موضوعی که نزدیک به یک قرن قبل توسط نایتو مطرح شد و در سال 1980 توسط سوزن به عنوان محور اصلی طراحی ساختمان‌های چندطبقه مورد تأکید قرار گرفت.

تصویر 13
